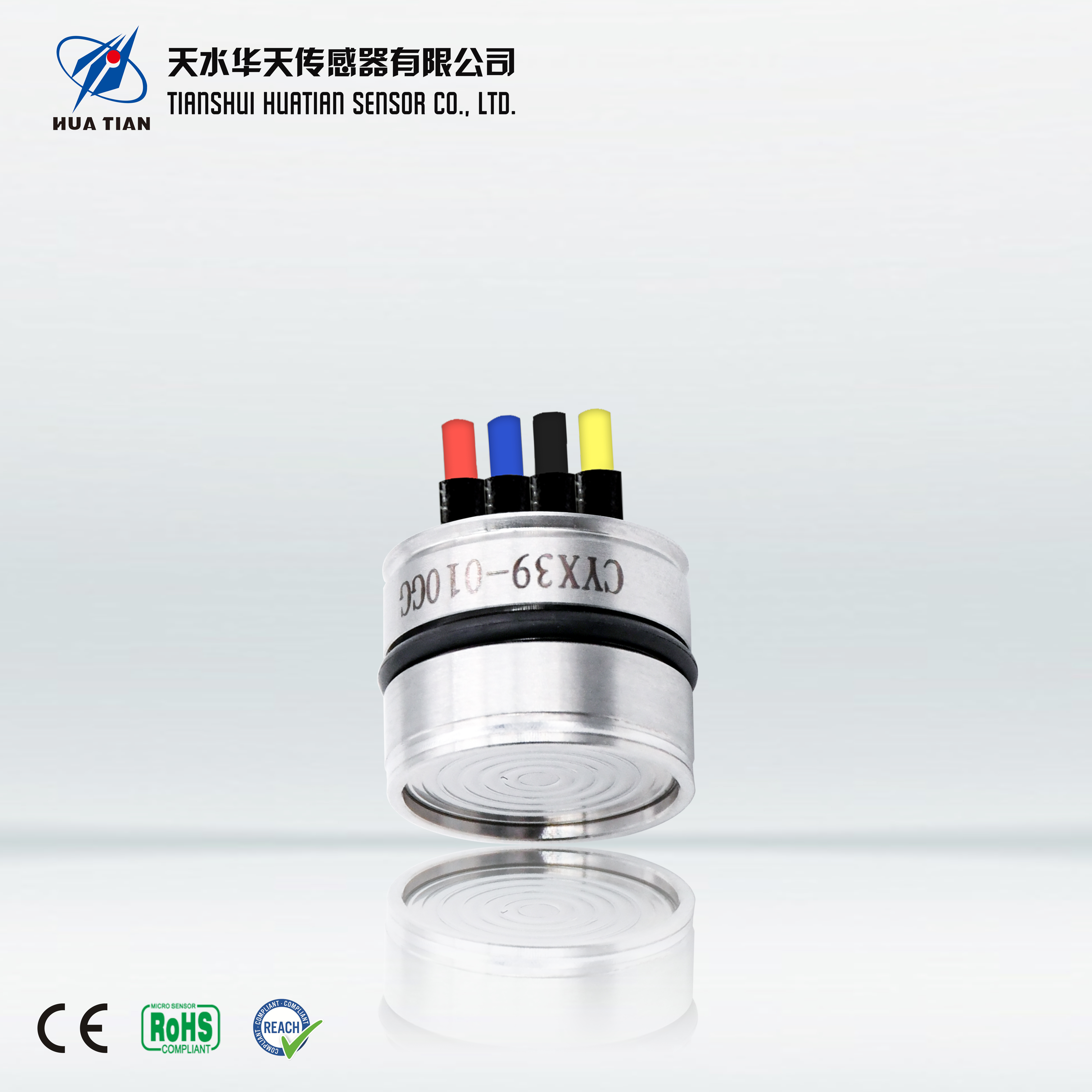

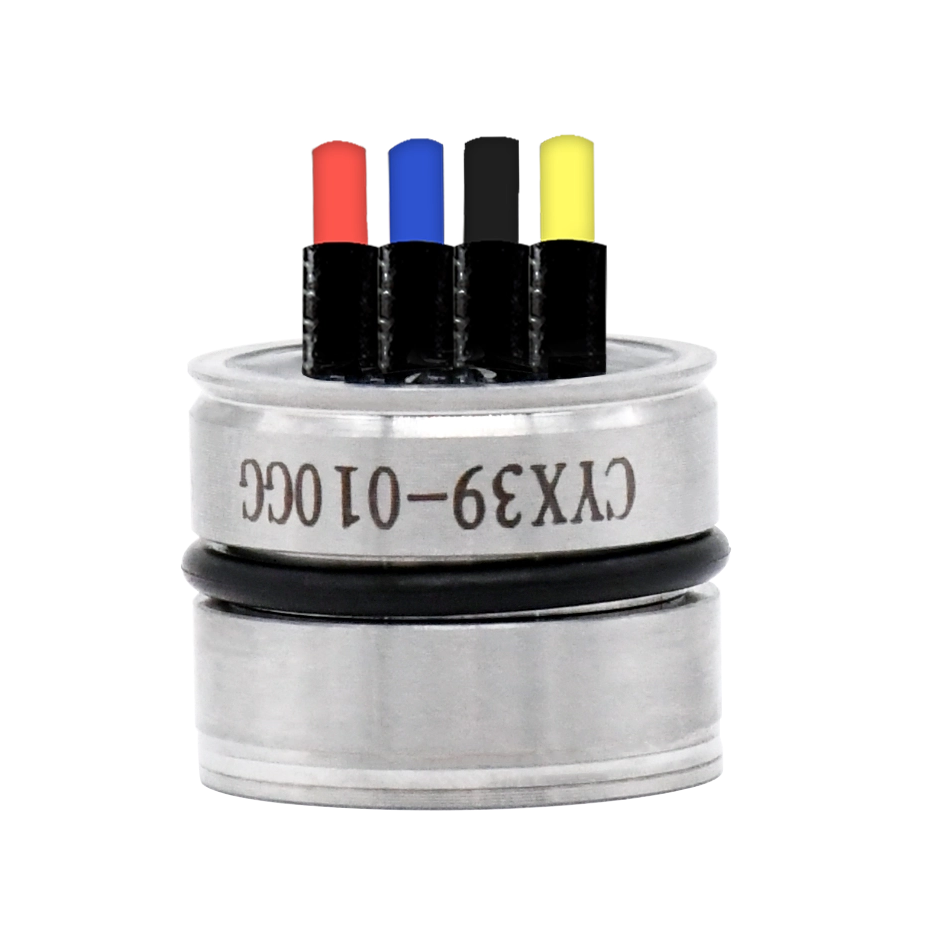

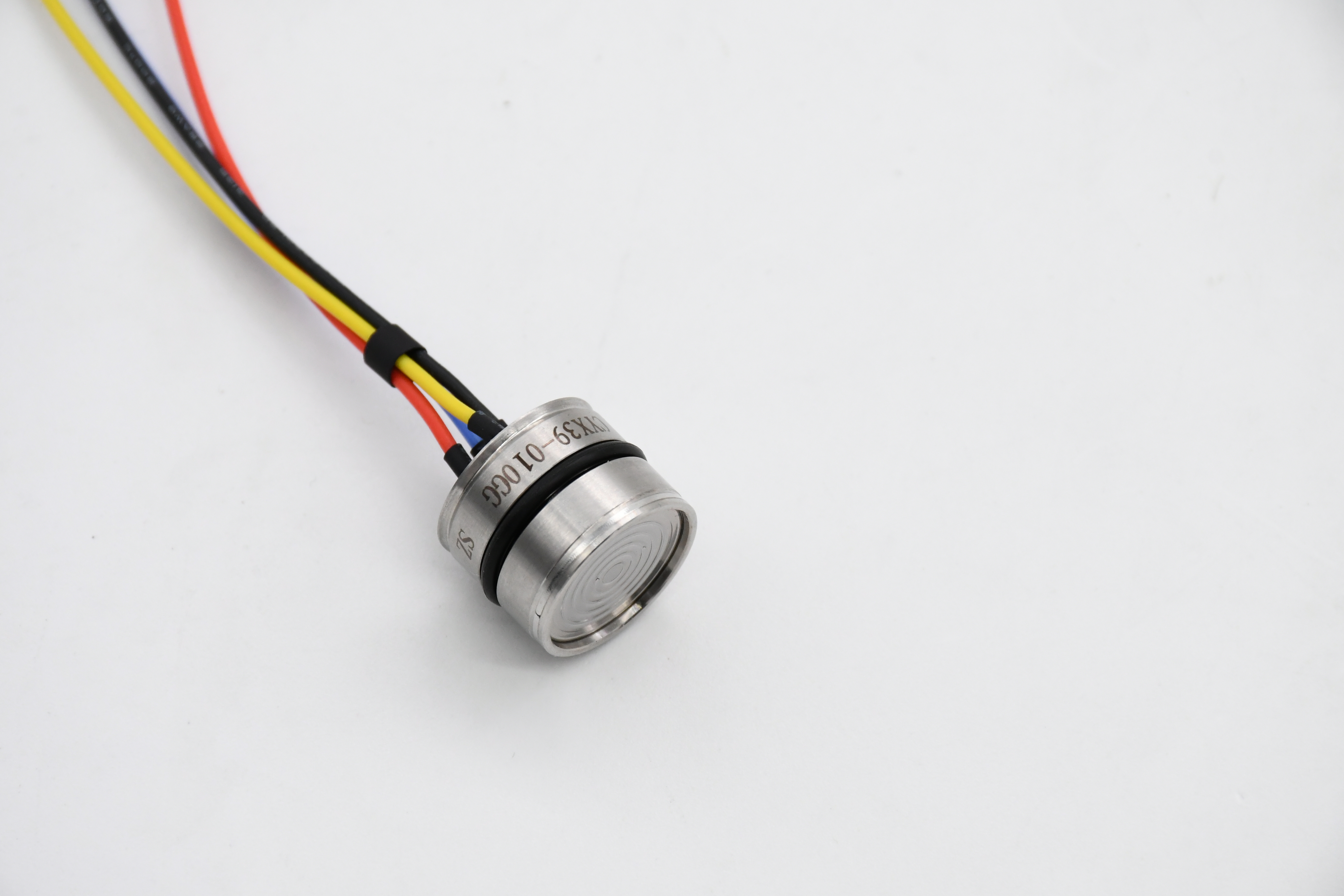

产品名称 | CYX39 |
简介 | CYX39 系列是一种介质隔离型高精度压力传感器。产品选用国际先进的高稳定、高可靠性的扩散硅芯片，封装在外径Ф19mm 的 316L 不锈钢结构内，通过贴片、金丝键合、膜片焊接、高真空注油等工艺，使产品达到工业测量要求。 产品通过结构优化和疲劳脉动工艺消除残余应力，显著提升了产品的温漂性能（典型值≤0.5%FS@25℃，量程≥10kPa），优于常规产品。适用于需长期连续监测的场景（如流程工业、液位监测），减少校准频率，降低维护成本。 |
产品特点 | ● 测量范围 0kPa～7kPa…35kPa ● 压力形式：表压 G ● 恒流/恒压供电 ● 隔离式结构，适用于多种流体介质 ● Φ19mm 标准压力注油芯体 ● 壳体材质：316L 不锈钢材质及柯伐合金 ● 膜片材质：316L 不锈钢材质 |
技术规格 | 电气性能： ● 供电电源：≤3.0mA; DC≤10V DC ● 电气连接： 0.2mm2四色 100mm 硅橡胶软导线 ● 共模电压输出：电流型输入的 50%(典型值) ，电压型输入的 40%(典型值) ● 输入阻抗：1kΩ~5kΩ ● 输出阻抗：2.5kΩ~5.5kΩ ● 响应时间(10%～90%)：≤1ms ● 绝缘电阻：100MΩ/100V DC ● 允许过压：1.5 倍满量程 结构性能： ● 膜片材质：不锈钢 316L ● 壳体材质：不锈钢 316L ● 引压管材质：柯伐镀金 ● 管脚引线：柯伐镀金 ● 密封圈：丁腈橡胶、氟橡胶（可选） ● 净重量：约 23g（通用型） 环境条件： ● 振动：在 10g RMS，（20～2000）Hz 条件下无变化 ● 恒定加速度：100g，11ms ● 介质兼容性：316L 和丁腈橡胶（可选氟橡胶）的液体或气体 基准条件： ● 介质温度：（25±3）℃ ● 环境温度：（25±3）℃ ● 湿度：（50%±10%）RH ● 环境压力：（86～106）kPa ● 电源：（1.5±0.0015）mA DC |

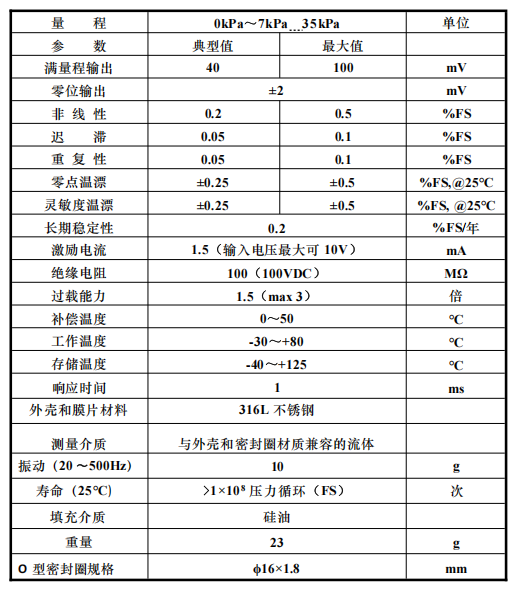

基本参数 |  |
