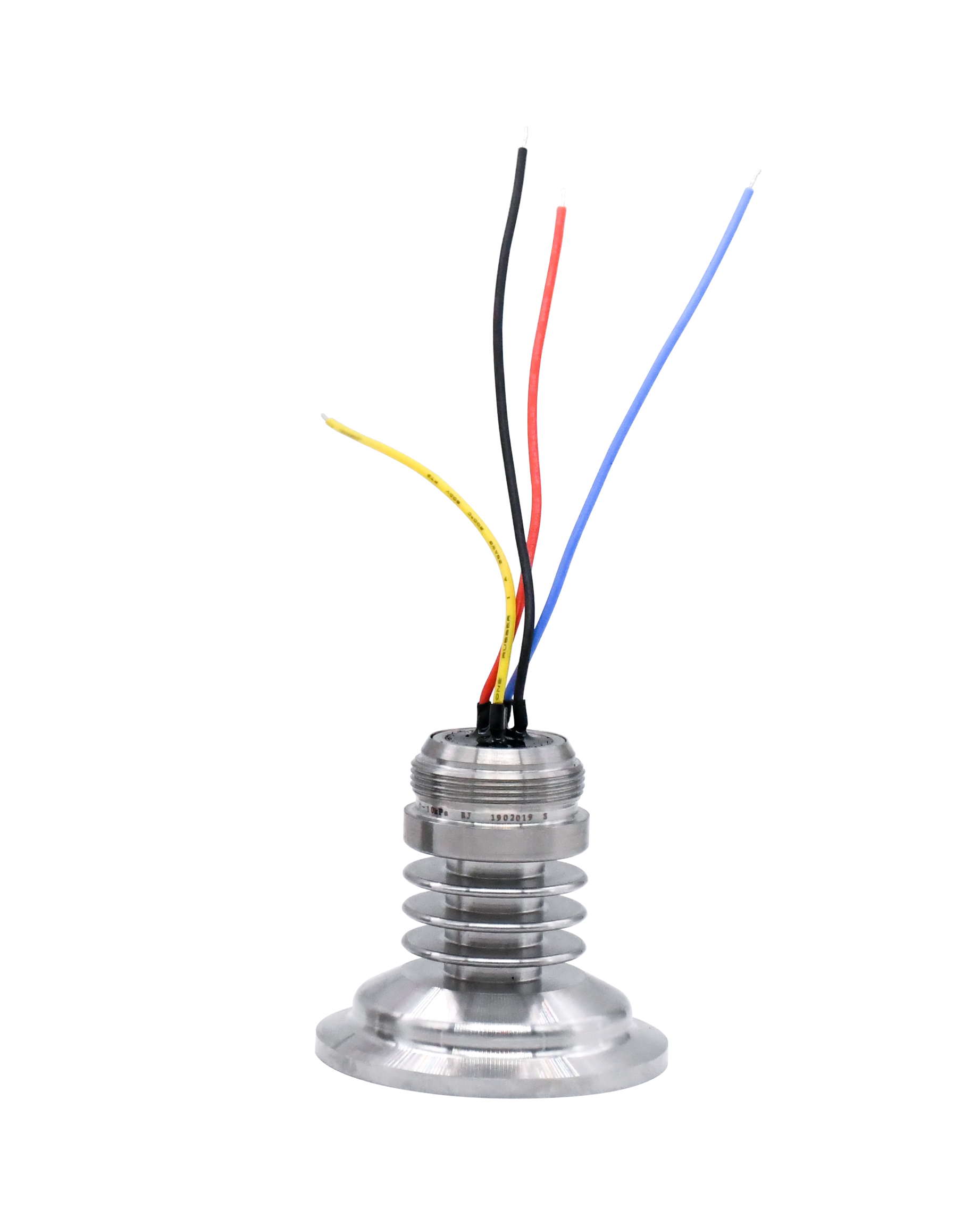

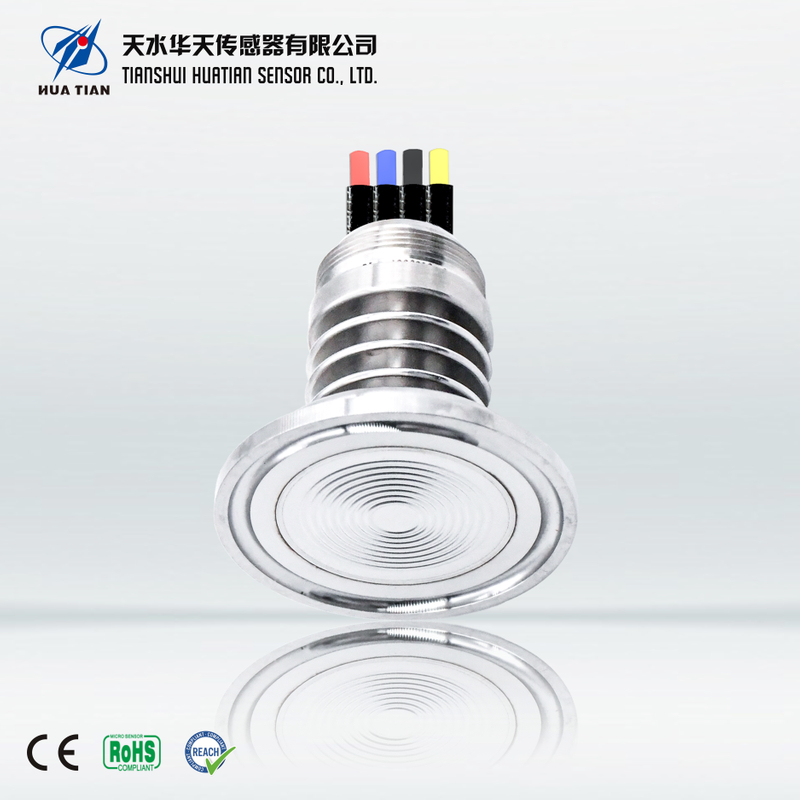

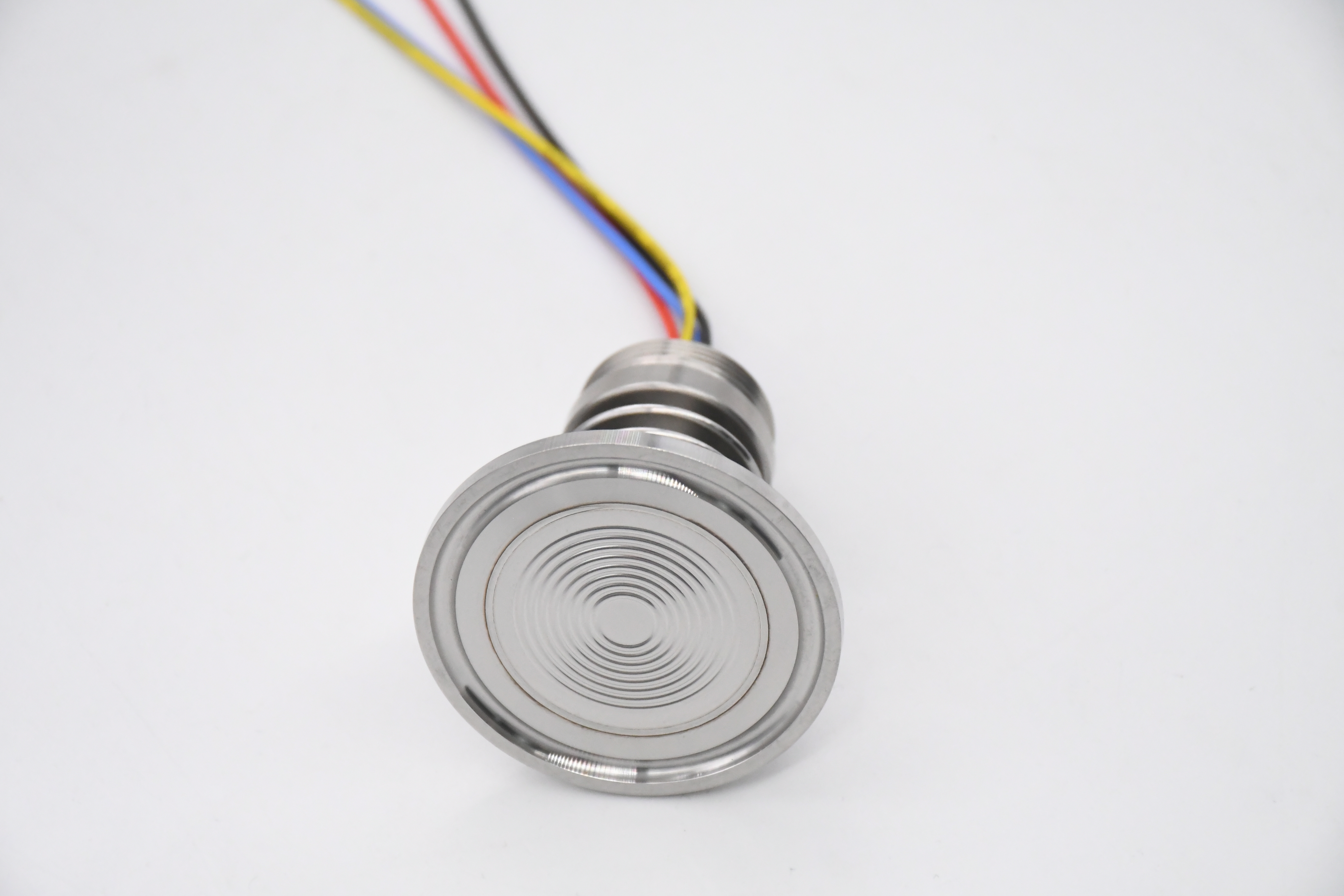

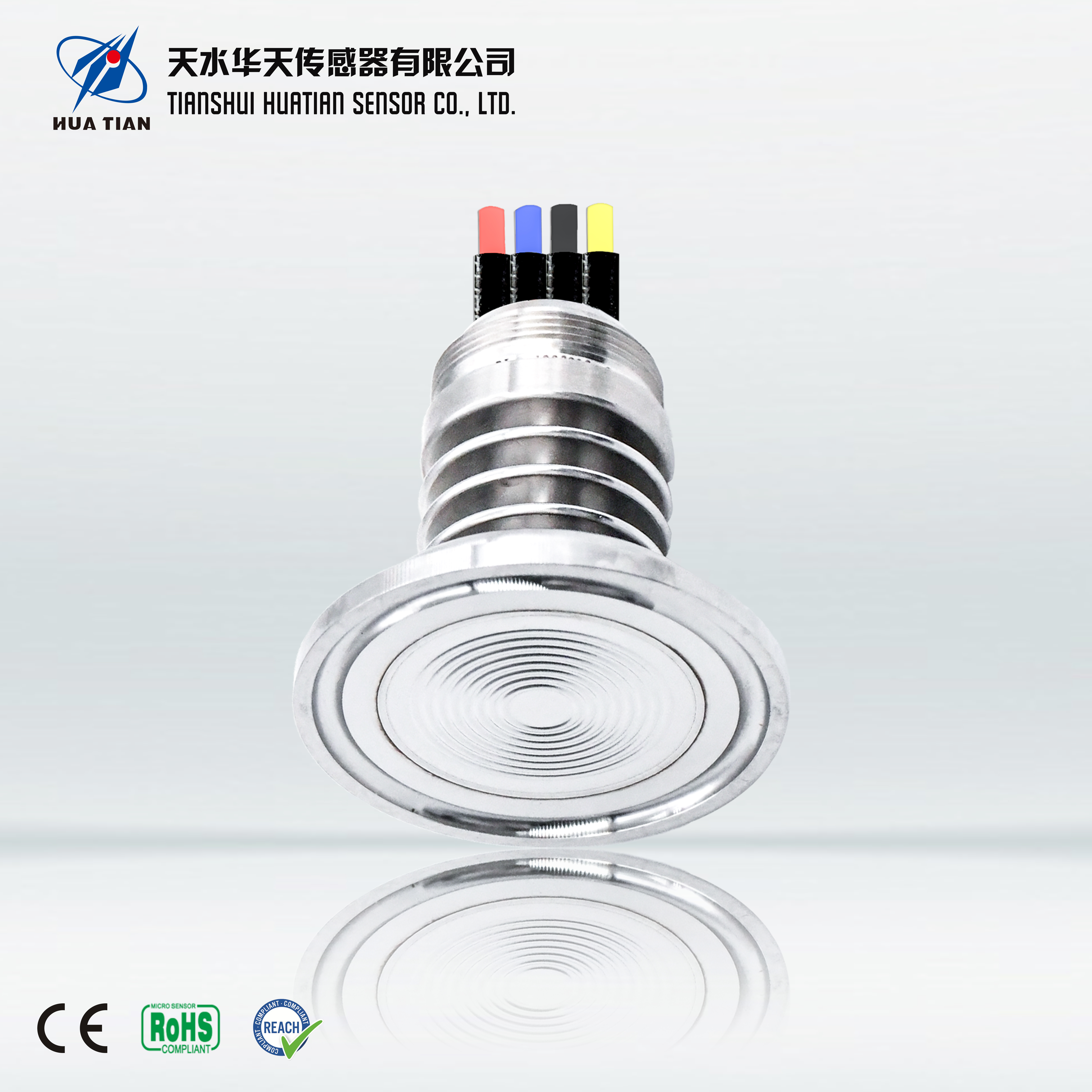

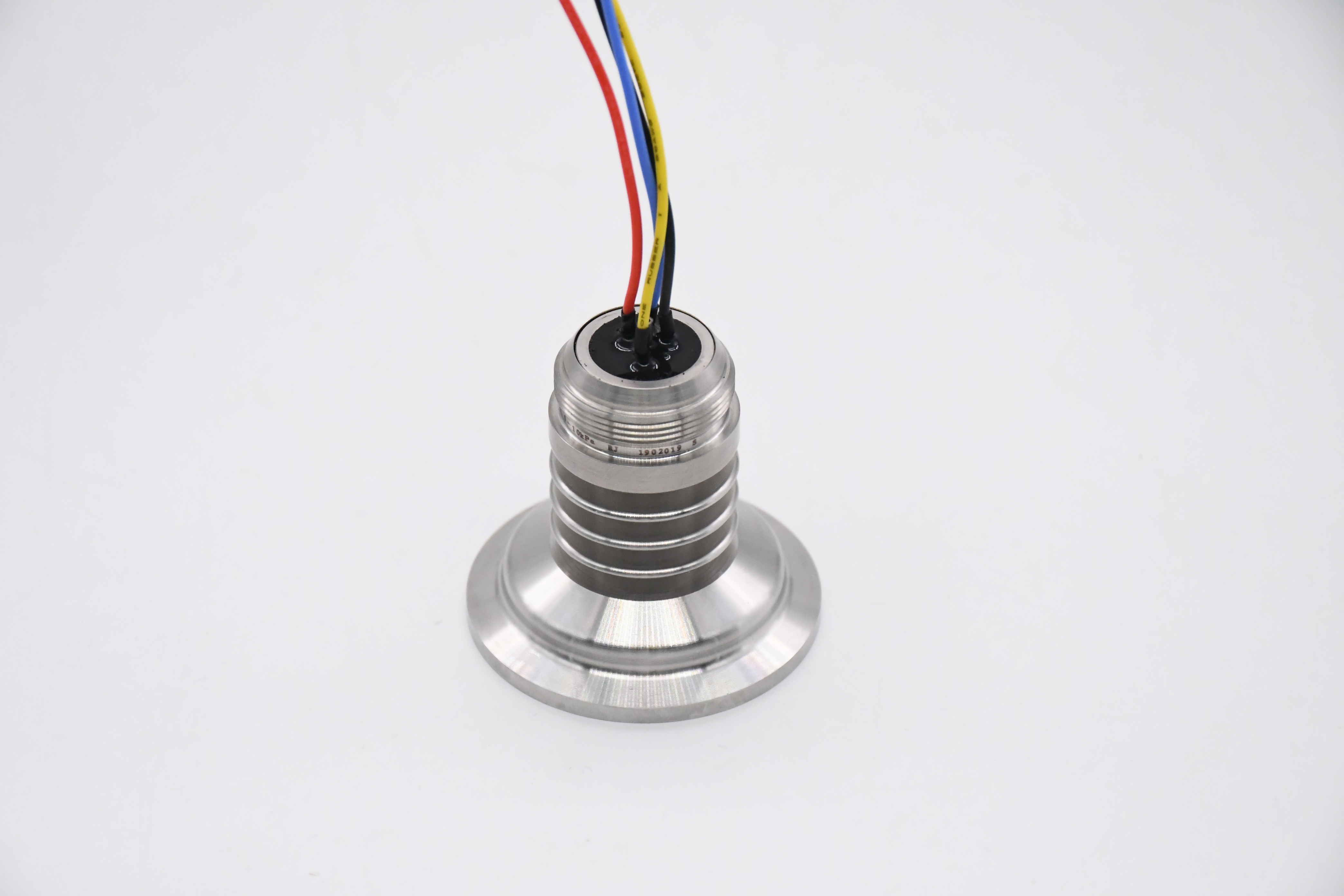

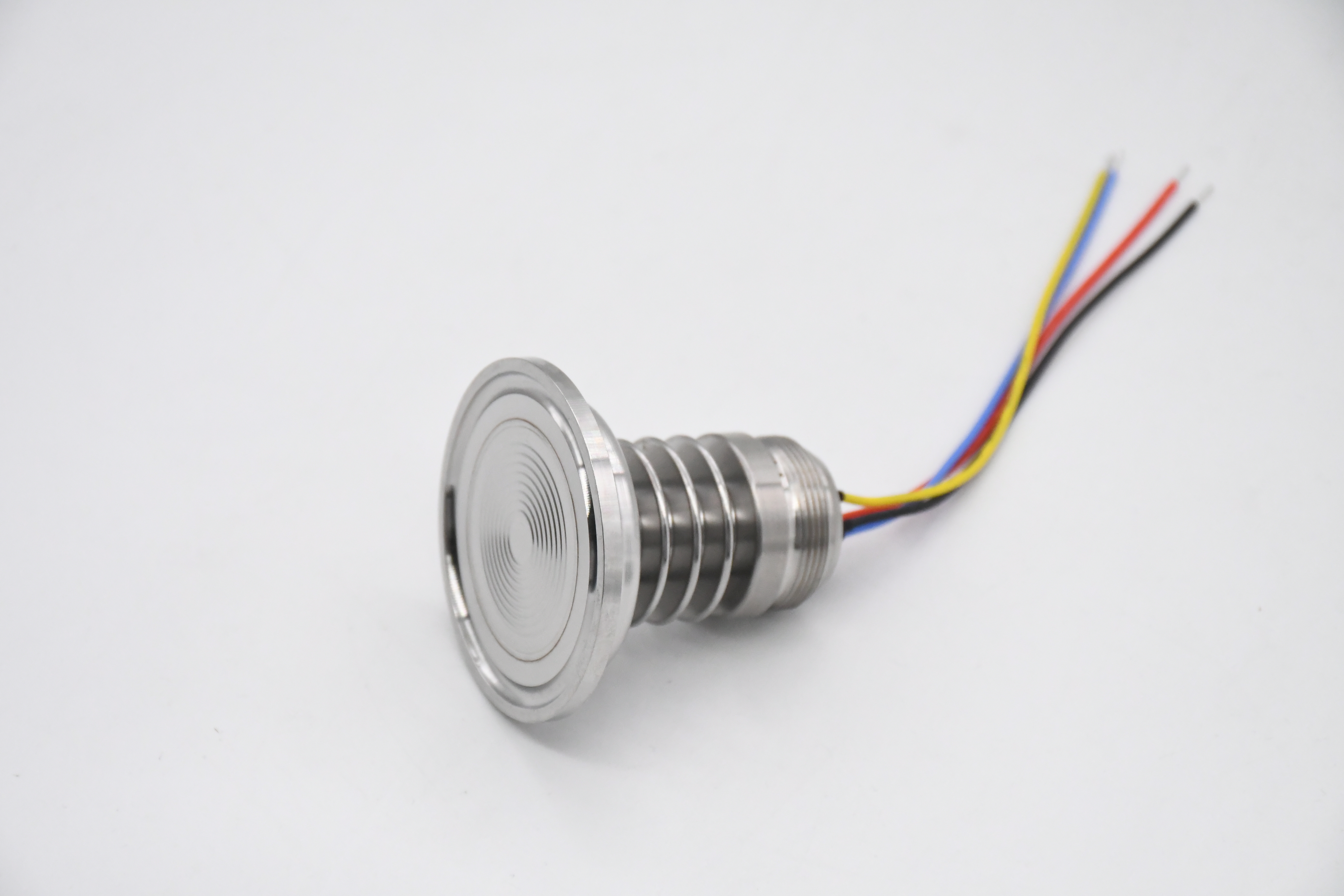

产品名称 | CYX5002 |
简介 | CYX5002 注油芯体压力传感器选用压阻芯片国际先进的高稳定、高精度硅压力芯片，采用应力优化设计的烧结座，通过贴片、金丝键合、膜片纯平面焊接、高真空注油、压力循环去应力、高温老炼、温度补偿等工艺生产。 CYX5002 装配尺寸及密封方式符合国际 50 卡盘接口标准，有很好的互换性。主要应用于医药、食品等洁净要求较高的行业，进行压力检测。 |
产品特点 | ● 测量范围 -100kPa～0kPa～10kPa…6MPa ● 具有表压 G、绝压 A 和密封表压 S 形式 ● 恒流/恒压供电 ● 隔离式结构，适用于多种流体介质 ● Φ50.5mm 标准压力注油芯体 ● 全 316L 不锈钢材质 |
技术规格 | 电气性能 ● 供电电源：≤3.0mA; DC≤10V DC ● 电气连接：0.2mm2 四色 100mm 硅橡胶软导线 ● 共模电压输出：电流型输入的 50%(典型值) ，电压型输入的 40%(典型值) ● 输入阻抗：2.7kΩ～5kΩ ● 输出阻抗：3.0kΩ～6kΩ ● 响应时间(10%～90%)：＜1ms ● 绝缘电阻：500MΩ/100V DC ● 允许过压：1.5 倍满量程 结构性能 ● 膜片材质：不锈钢 316L ● 壳体材质：不锈钢 316L ● 引压管材质：不锈钢 316L ● 管脚引线：镀金柯伐 ● 密封圈：硅橡胶 ● 净重量：约 160g 环境条件 ● 振动：在 10g RMS，（20～2000）Hz 条件下无变化 ● 恒定加速度：100g，11ms ● 介质兼容性：316L 和硅橡胶兼容的液体或气体 基准条件 ● 介质温度：（25±3）℃ ● 环境温度：（25±3）℃ ● 湿度：（50%±10%）RH ● 环境压力：（86～106）kPa ● 电源：（1.5±0.0015）mA DC |
基本参数 |  |
