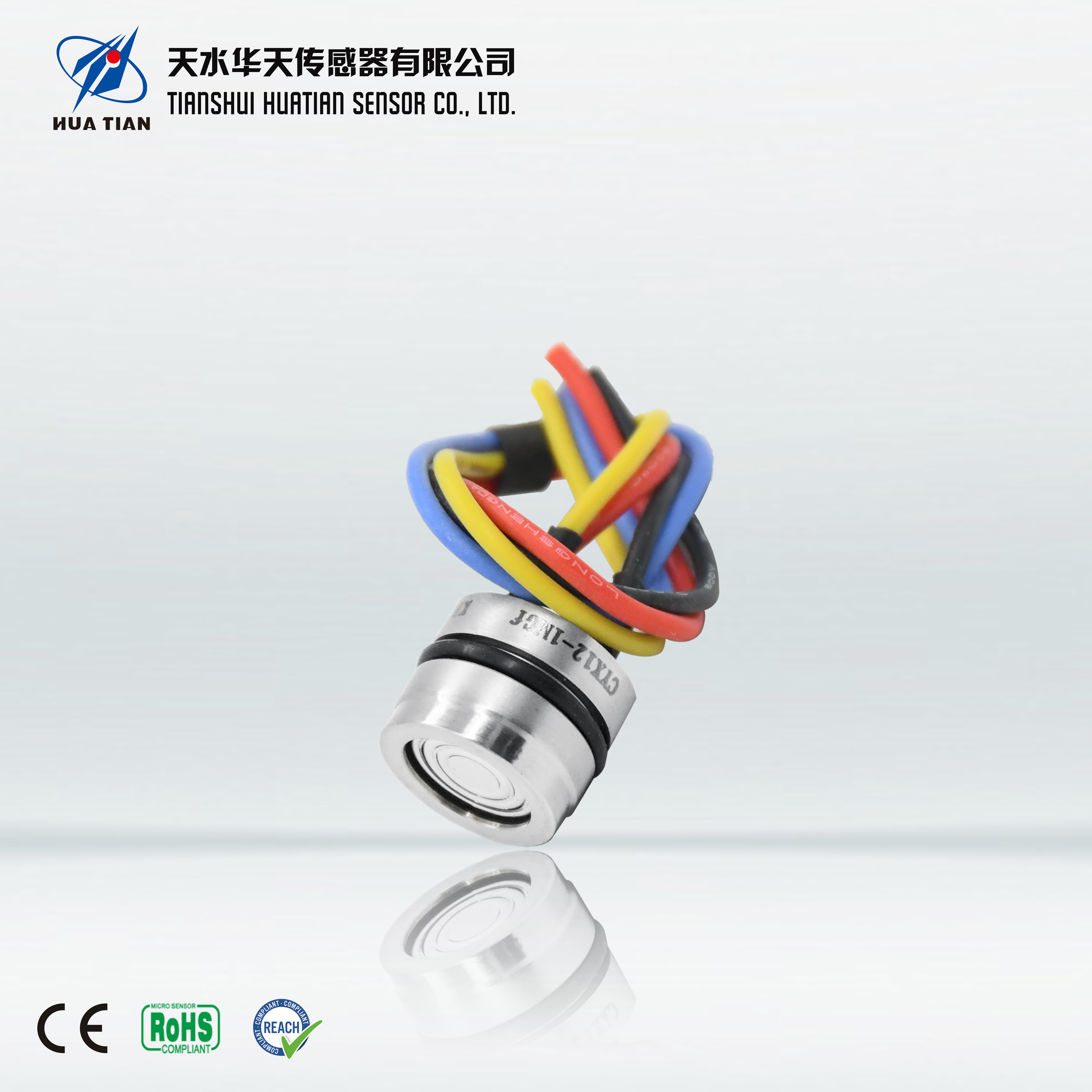

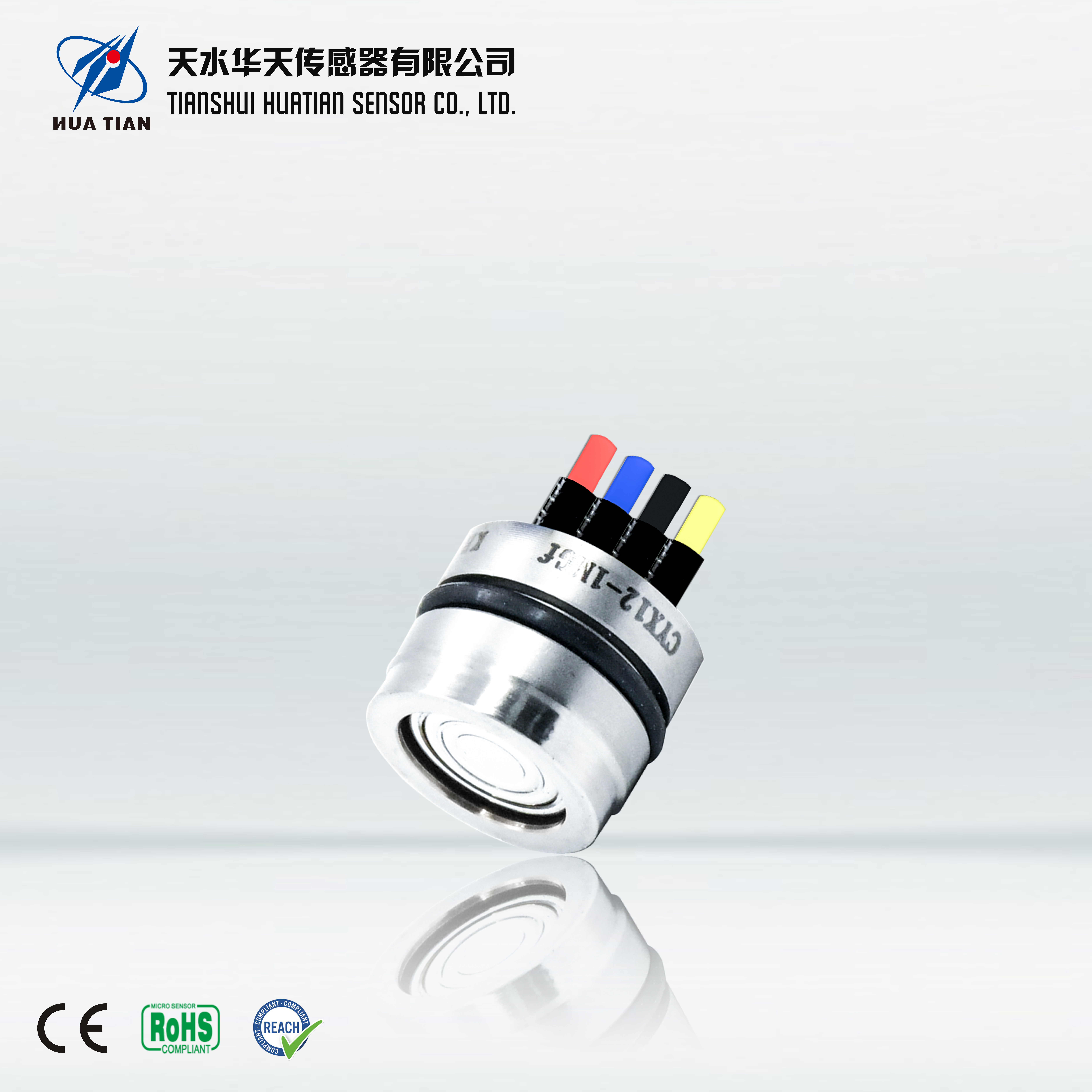

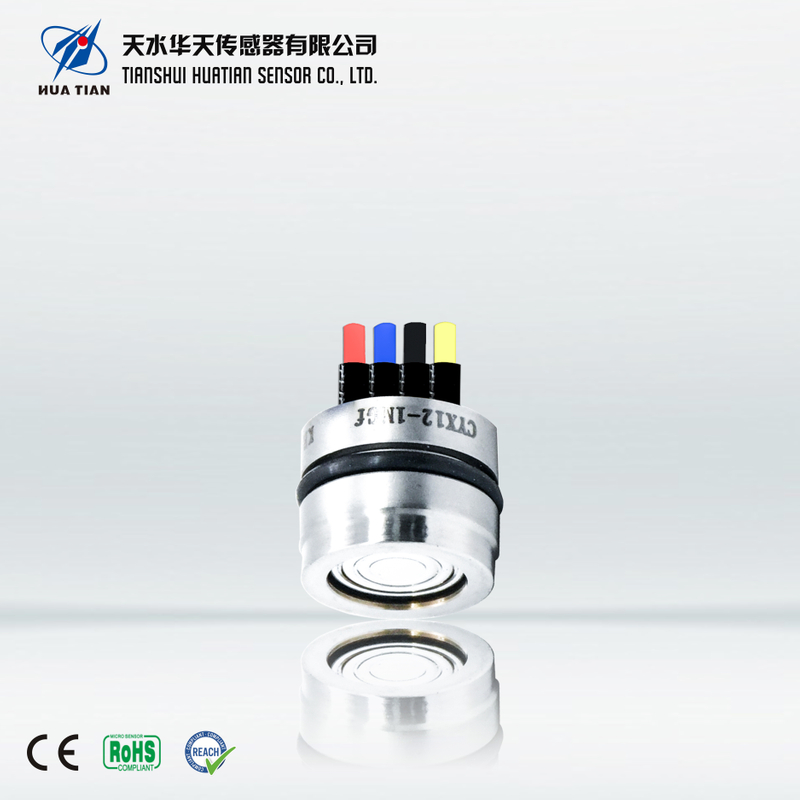

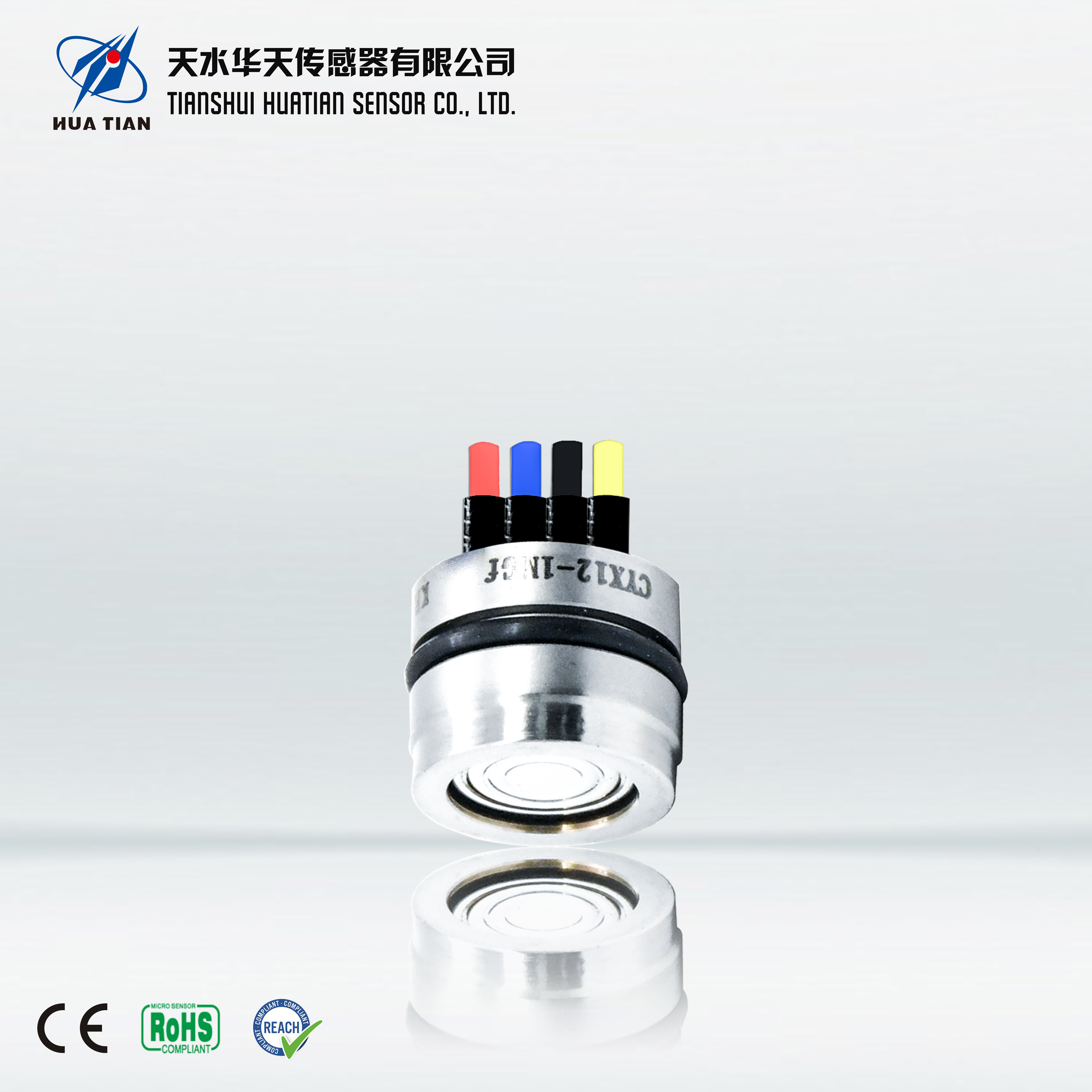

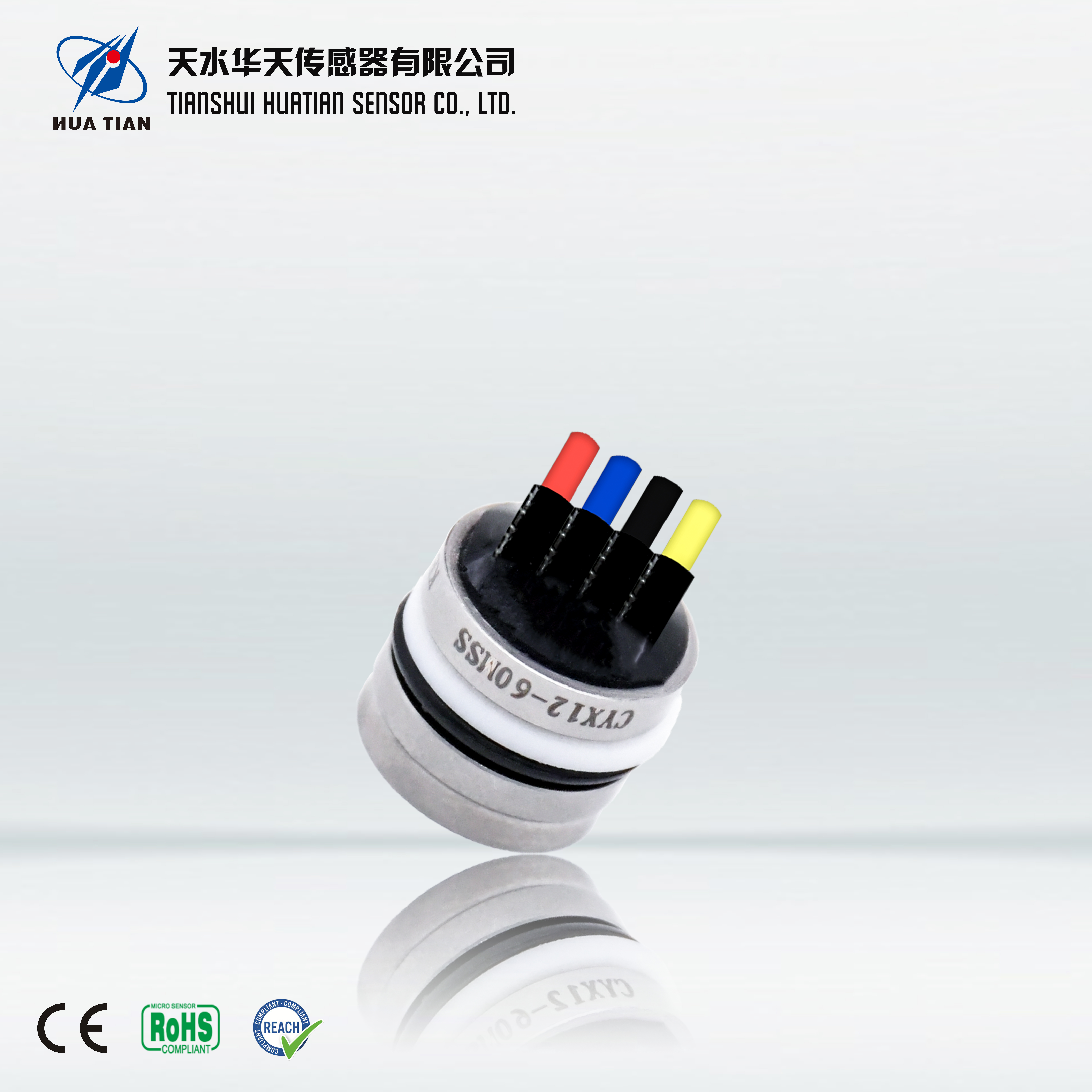

产品名称 | CYX12 |
简介 | CYX12 系列注油芯体压力传感器选用压阻芯片国际先进的高稳定、高精度硅压力芯片，采用应力优化设计的烧结座，通过贴片、金丝键合、膜片焊接、高真空注油、压力循环去应力、高温老炼、温度补偿等工艺生产。产品具有极好的稳定性和优良的性能。 小型化的外形尺寸为满足用户整机小尺寸而设计。应用于与 316L 不锈钢及丁腈橡胶或氟橡胶相兼容介质的压力检测。 |
产品特点 | ● 测量范围 -100kPa～0kPa～200kPa…100MPa ● 具有表压 G、绝压 A 和密封表压 S 形式 ● 恒流供电 ● 隔离式结构，适用于多种流体介质 ● Φ12.6mm 压力注油芯体 ● 全 316L 不锈钢材质 ● 钽膜片可定制 |
技术规格 | 电气性能： ● 供电电源：≤3.0mA ● 电气连接： 0.2mm2四色 100mm 硅橡胶软导线 ● 共模电压输出：电流型输入的 50%(典型值) ● 输入阻抗：2.7kΩ～5kΩ ● 输出阻抗：3.0kΩ～6kΩ ● 响应时间(10%～90%)：＜1ms ● 绝缘电阻：500MΩ/100V DC ● 允许过压：1.5 倍满量程 结构性能： ● 膜片材质：不锈钢 316L ● 壳体材质：不锈钢 316L ● 管脚引线：镀金柯伐 ● 密封圈：丁腈橡胶、氟橡胶（可选） ● 净重量：约 10g 环境条件： ● 振动：在 10g RMS，（20～2000）Hz 条件下无变化 ● 恒定加速度：100g，11ms ● 介质兼容性：和 316L、丁腈橡胶（可选氟橡胶）的液体或气体 基准条件： ● 介质温度：（25±3）℃ ● 环境温度：（25±3）℃ ● 湿度：（50%±10%）RH ● 环境压力：（86～106）kPa ● 电源：（1.5±0.0015）mA DC |

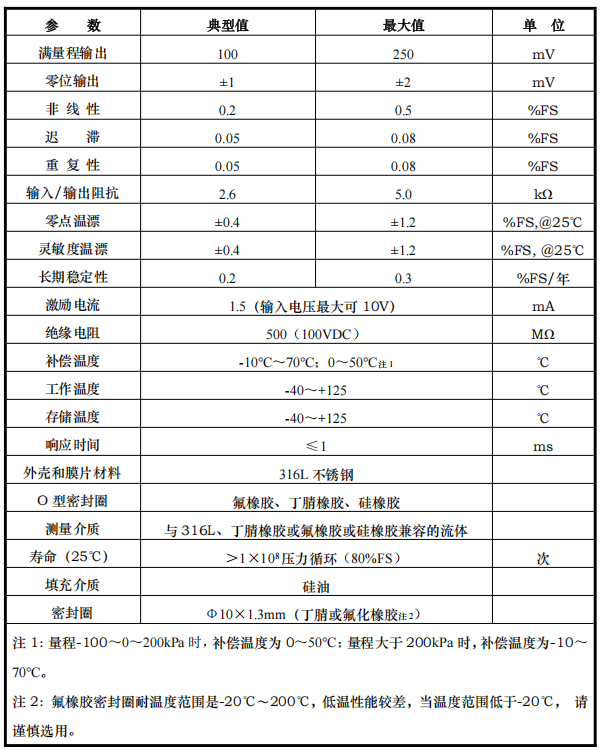

基本参数 |  |
