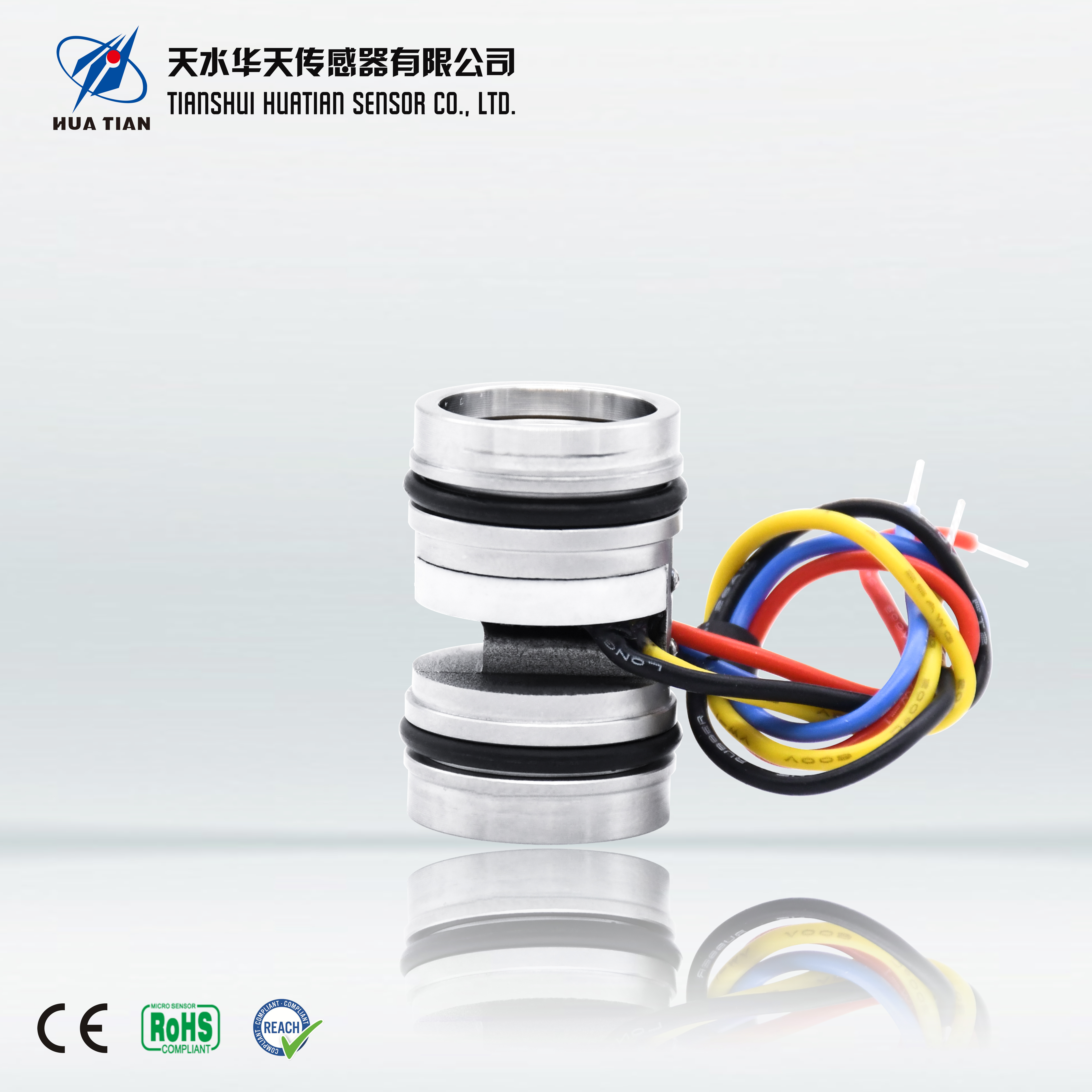

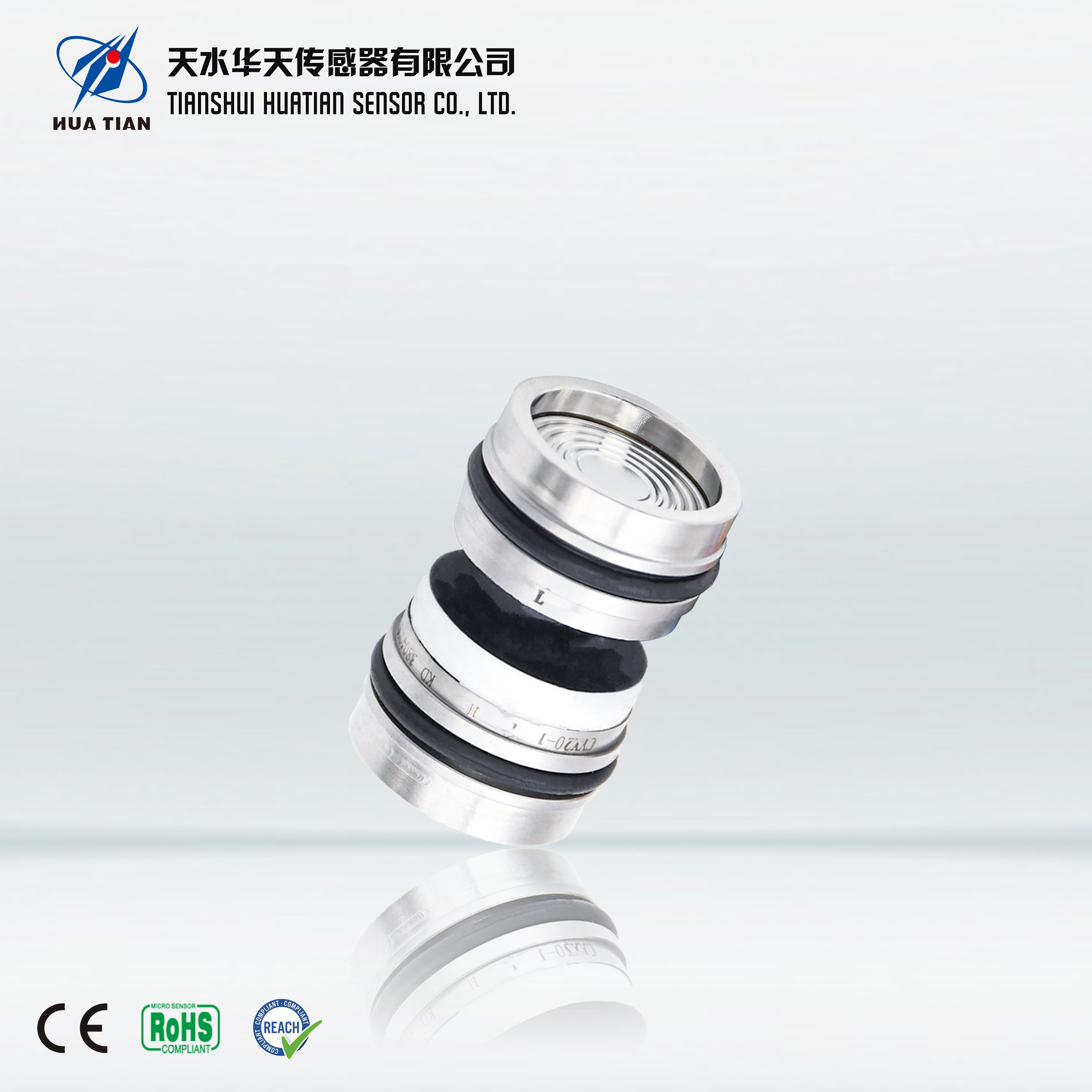

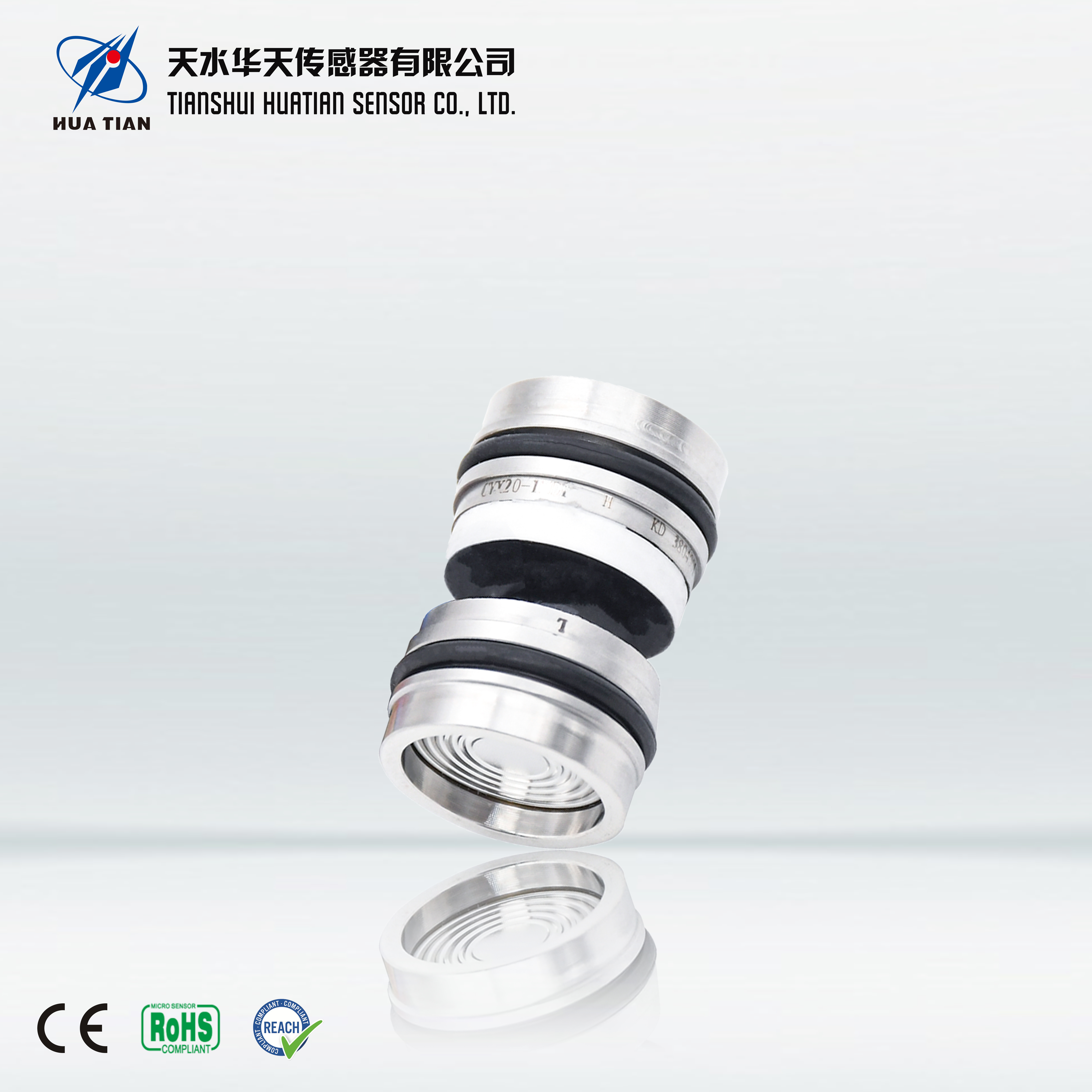

产品名称 | CYX20 |
简介 | CYX20 系列注油芯体压力传感器是一种采用不锈钢双波纹膜片隔离的差压敏感器件，被测差压通过隔离膜片和充灌的硅油传递到硅压敏元件上，实现了差压的精确测量。该芯体选用国际先进的高稳定、高精度硅压力芯片，采用应力优化设计的烧结座，通过贴片、金丝键合、膜片焊接、高真空注油、压力循环去应力、高温老炼、温度补偿等工艺生产。通用型产品的外形、尺寸及密封方式与国际主流同类产品相一致，有很好的互换性，广泛应用于与 316L 不锈钢及丁腈橡胶或氟橡胶相兼容介质的差压、液位测量。 |
产品特点 | ● 测量范围 0kPa～10kPa…3.5MPa ● 恒流/恒压供电 ● 膜片隔离式，适用于多种流体介质 ● 全 316L 不锈钢材质 ● 静压 10MPa ● 1.5 倍满量程过压 |
技术规格 | 电气性能： ● 供电电源：≤3.0mA; DC≤10V DC ● 电气连接： 0.2mm2四色 100mm 硅橡胶软导线 ● 共模电压输出：电流型输入的 50%(典型值) ，电压型输入的 40%(典型值) ● 输入阻抗：2.7kΩ～5kΩ ● 输出阻抗：3.0kΩ～6kΩ ● 响应时间(10%～90%)：＜1ms ● 绝缘电阻：500MΩ/100V DC ● 允许过压：1.5 倍满量程 结构性能： ● 膜片材质：不锈钢 316L ● 壳体材质：不锈钢 316L ● 管脚引线：硅橡胶软导线 ● 密封圈：丁腈橡胶、氟橡胶（可选） ● 净重量：约 38g 环境条件： ● 振动：在 10g RMS，（20～2000）Hz 条件下无变化 ● 恒定加速度：100g，11ms ● 介质兼容性：316L 和丁腈橡胶（可选氟橡胶）的液体或气体 基准条件： ● 介质温度：（25±3）℃ ● 环境温度：（25±3）℃ ● 湿度：（50%±10%）RH ● 环境压力：（86～106）kPa ● 电源：（1.5±0.0015）mA DC |

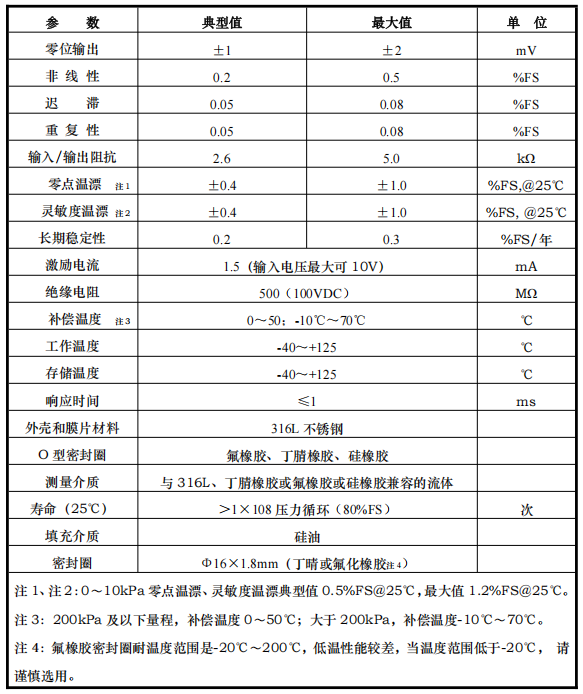

基本参数 |  |
