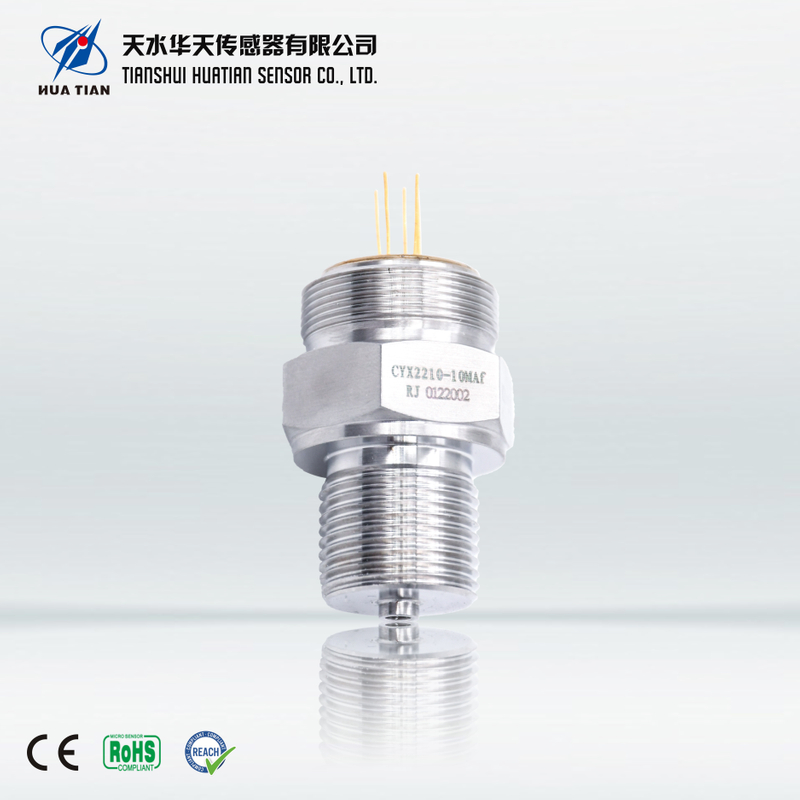

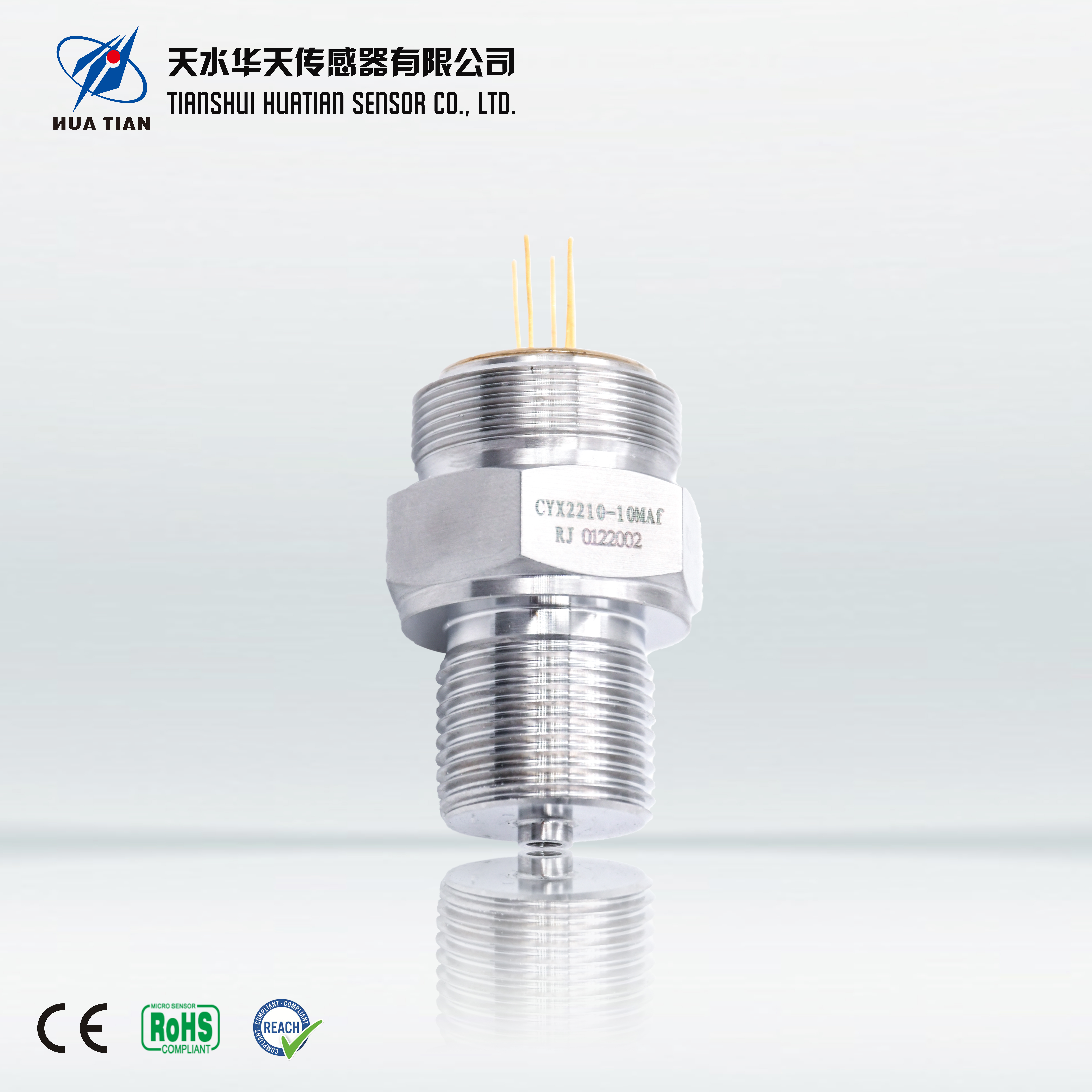

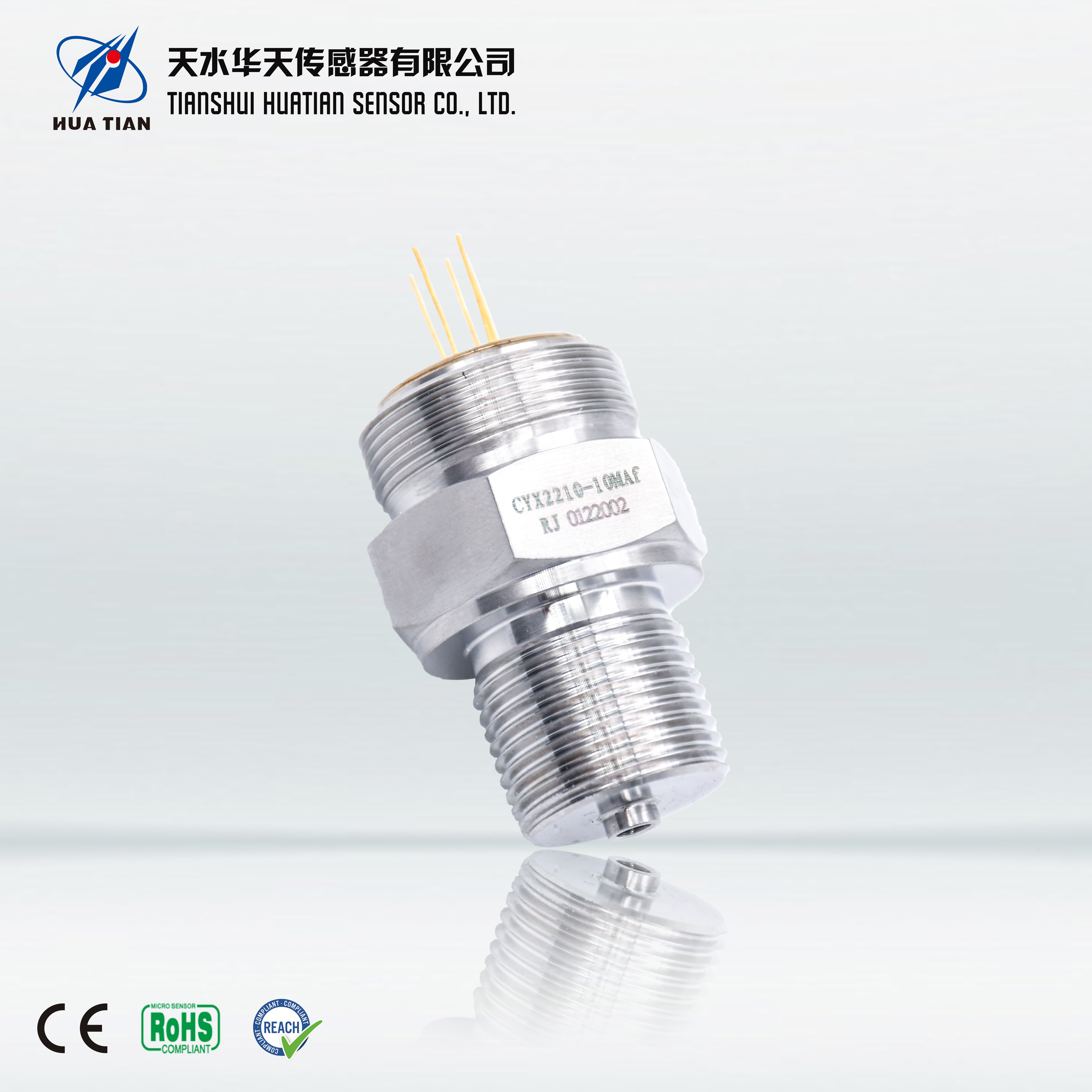

产品名称 | CYX2210 |
简介 | CYX2210 系列压力传感器由 CYX19 系列注油芯体压力传感器装入具有标准或特定螺纹的压力接口中组合而成，结构形式灵活多样。密封方式采用焊接、O 型圈等密封方式，产品经过严格测试和筛选，以满足不同压力产品的安装和生产需要。 焊接型CYX2210系列压力传感器是将通用型CYX19型注油芯体装入标准或特定螺纹的压力接口中焊接而成，无密封圈，介质接触材料全部为不锈钢或特定金属，漏率低，安全可靠，比通用型产品有更广泛的应用场合。适用于各种不同压力测量产品的组装和生产。 |
产品特点 | ● 测量范围 -100kPa～10MPa ● 具有表压 G、绝压 A 和密封表压 S 形式 ● 恒流/恒压供电 ● 隔离式结构，适用于多种流体介质 ● Φ19mm 标准 OEM 压力注油芯体 ● 全 316L 不锈钢材质 ● 钛结构可选，钽膜片定制 |
技术规格 | 电气性能： ● 供电电源：≤3.0mA; DC≤10V DC ● 电气连接： 0.2mm2四色 100mm 硅橡胶软导线 ● 共模电压输出：电流型输入的 50%(典型值) ，电压型输入的 40%(典型值) ● 输入阻抗：2.7kΩ～5kΩ ● 输出阻抗：3.0kΩ～6kΩ ● 响应时间(10%～90%)：＜1ms ● 绝缘电阻：500MΩ/100V DC ● 允许过压：1.5 倍满量程 结构性能： ● 芯体材质：不锈钢 316L ● 钛 TA1（CYX19Ti 型） ● 壳体材质：不锈钢 304 或 316L ● 钛 TC4（CYX19Ti 型） ● 密封圈：丁腈橡胶、氟橡胶（可选） ● 净重量：约 150g 环境条件： ● 振动：在 10g RMS，（20～2000）Hz 条件下无变化 ● 恒定加速度：100g，11ms ● 介质兼容性：316L 和丁腈橡胶（可选氟橡胶）的液体或气体 基准条件： ● 介质温度：（25±3）℃ ● 环境温度：（25±3）℃ ● 湿度：（50%±10%）RH ● 环境压力：（86～106）kPa ● 电源：（1.5±0.0015）mA DC |
基本参数 |  |
