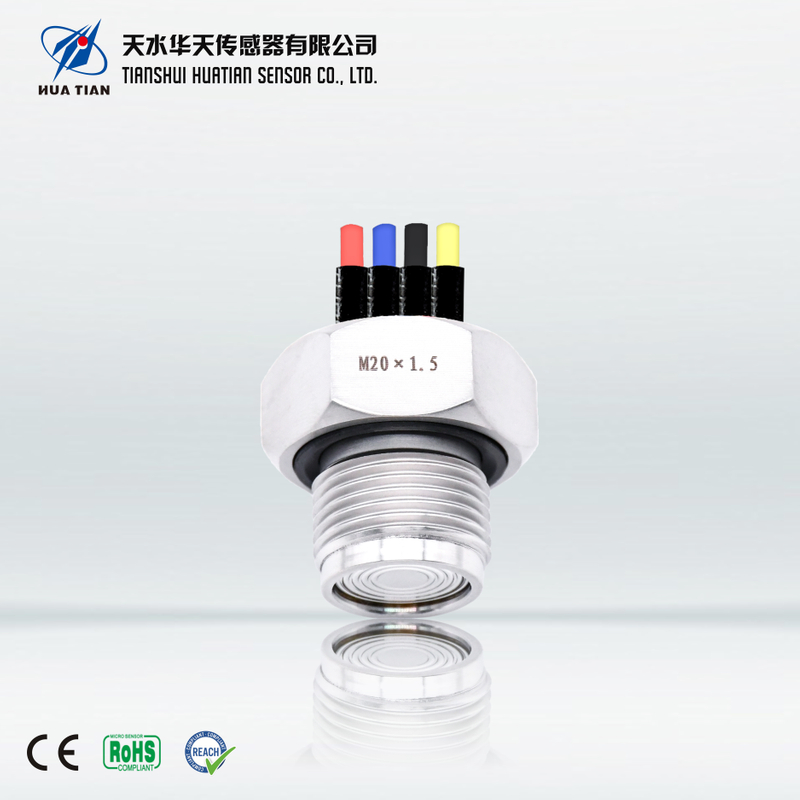

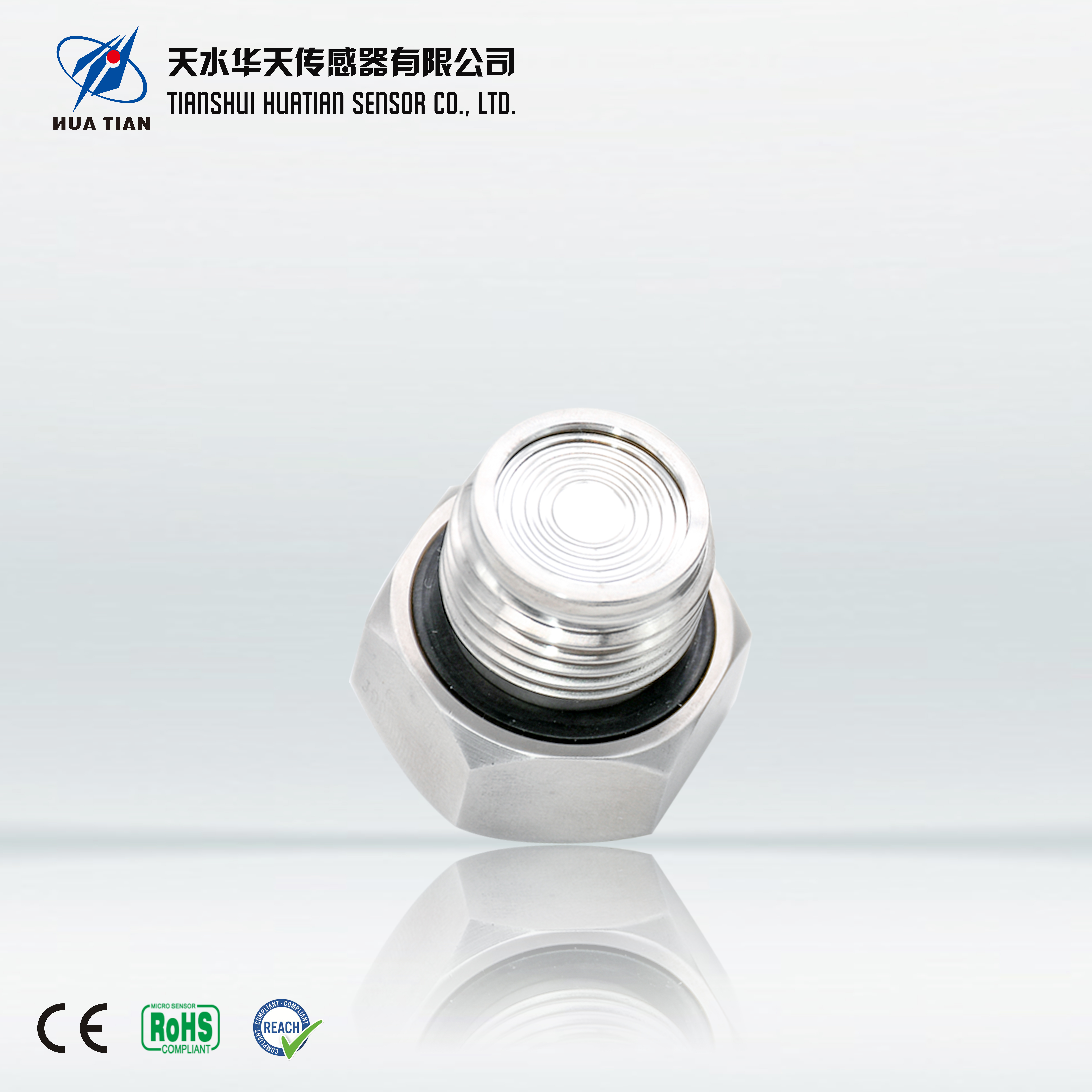

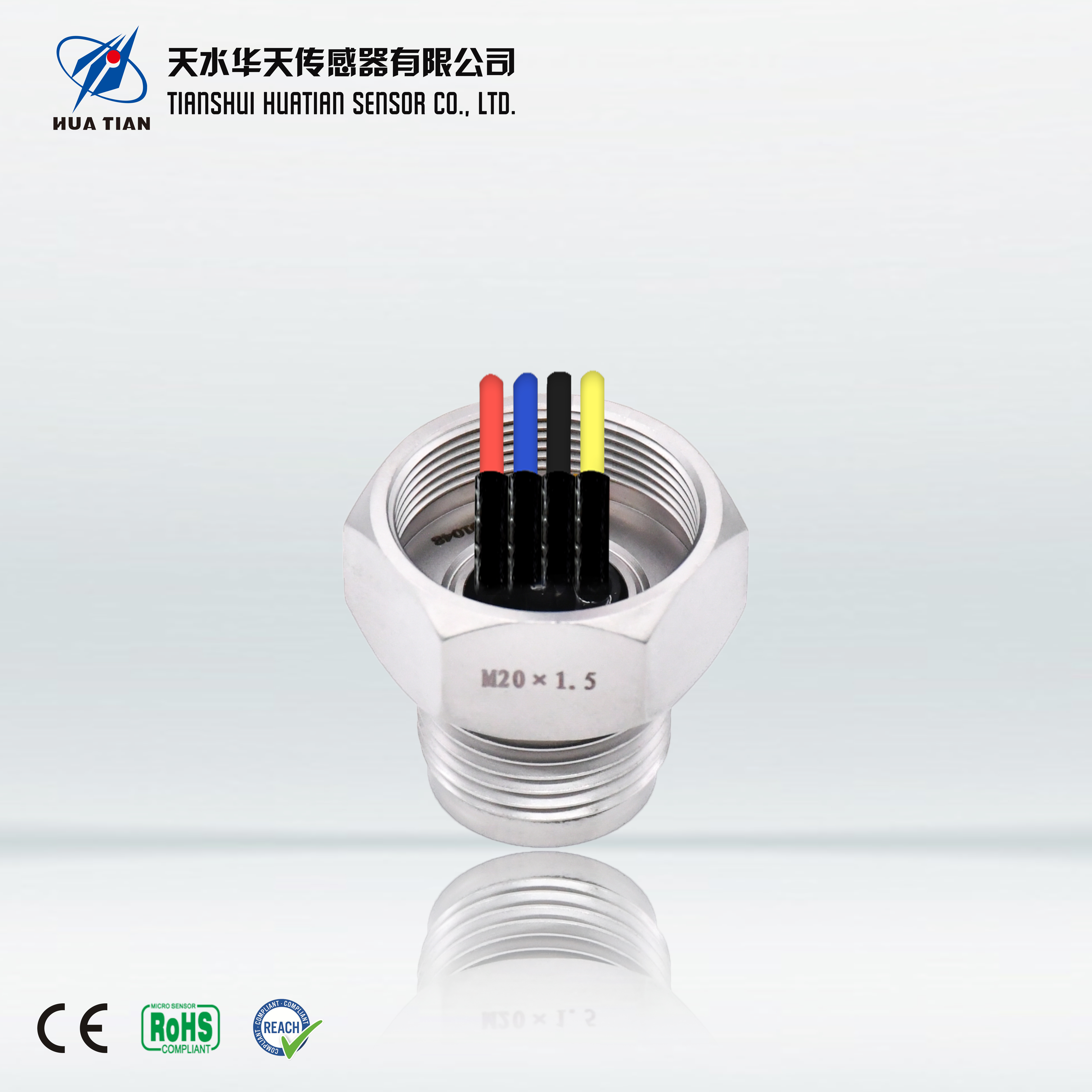

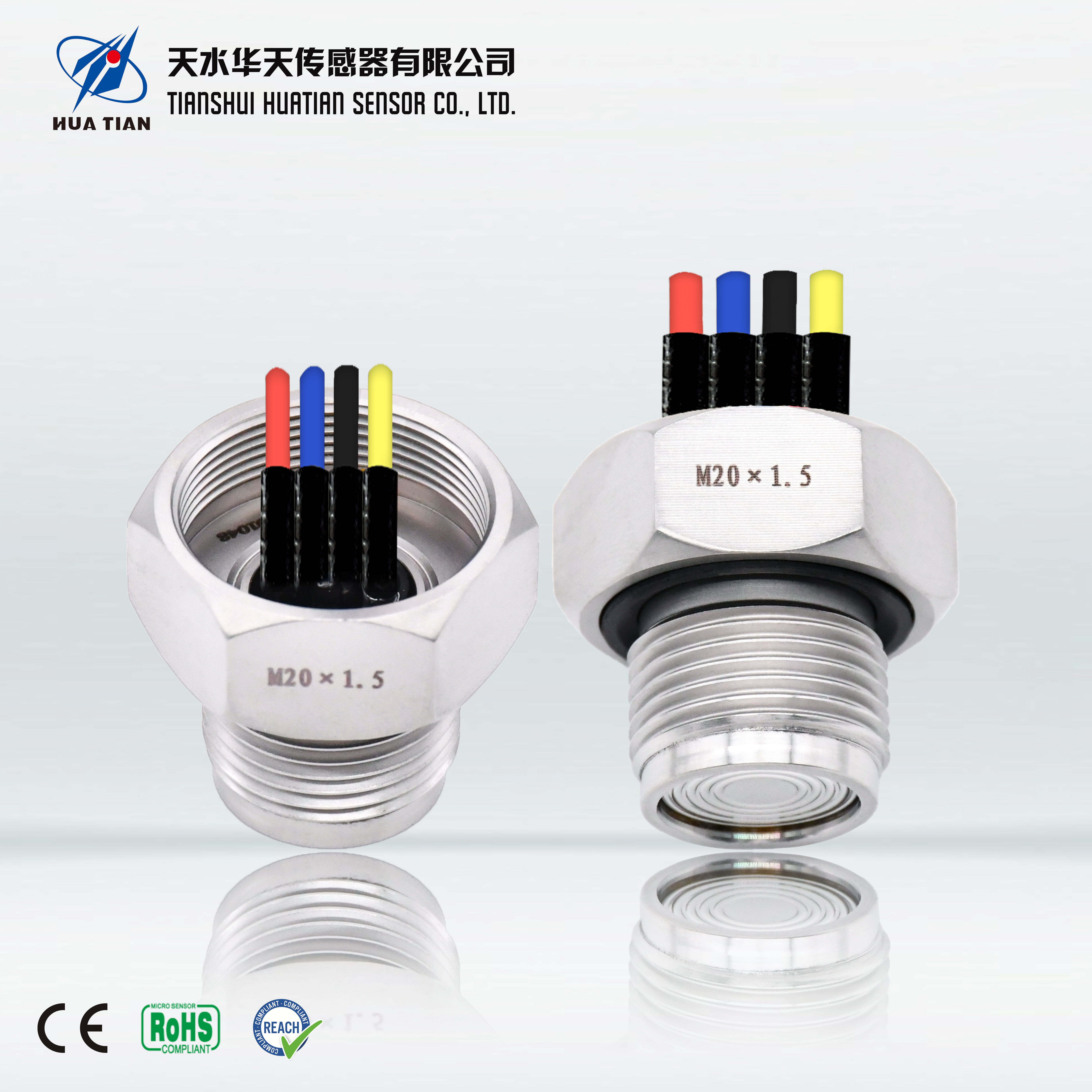

| 模型 | CYX23 |
| 介绍 | CYX23系列充油式压力传感器是关节式平膜敏感器件。它是通过选择而产生的 国际先进的高稳定高精度硅压力芯片，采用应力优化设计的烧结底座，经过SMD、金线键合、膜片焊接、高真空注油、压力循环应力消除、高温老化、温度补偿等工艺。三十多年的开发、生产经验和工艺创新，赋予了产品优异的稳定性和优异的性能，得到了用户的广泛认可。 |
| 特征 | 测量范围0kPa～10KPa···10MPa 有表压G、绝压A、密封表压S的形式 恒流/恒压电源 隔离结构，适用于多种流体介质 M20×1.5、G1/2螺纹可选 全316L不锈钢 |

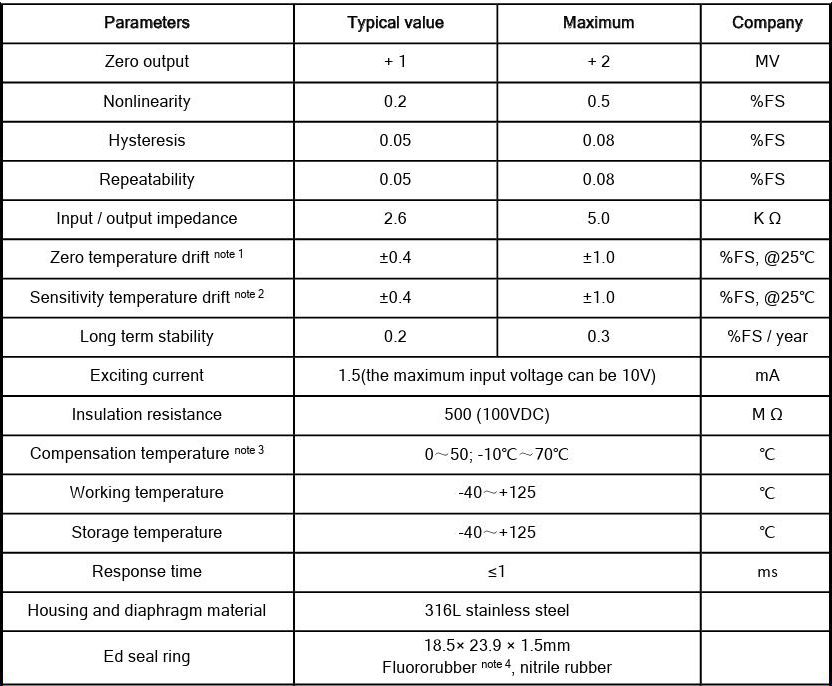

| 技术规格 | 4.1 电气性能 供电电源：≤3.0mA；直流≤10V直流 电气连接：0.2mm2、4色、100mm硅橡胶软导体 共模电压输出：电流型输入的50%（典型值）、电压型输入的40%（典型值） 输入阻抗：2.7kΩ～5kΩ 输出阻抗：3.0kΩ～6kΩ 响应时间（10%～90%）：<1ms 绝缘电阻：500M Ω/100V DC 允许过电压：1.5倍满量程 4.2 结构性能 隔膜材质：不锈钢316L 外壳材质：不锈钢316L 压力管材质：不锈钢316L 引脚引线：镀金可伐合金 密封圈：NBR、氟橡胶（可选） 净重：约50g（CYX23）、70g（CYX25） 4.3 环境条件 振动：10gRMS 无变化，(20-2000) Hz 恒定加速度：100g，11ms 介质兼容性：316L和NBR的液体或气体（可选氟橡胶） 4.4 基础条件 介质温度：（25±3）℃ 环境温度：（25±3）℃ 湿度：（50%±10%）RH 环境压力：（86～106）kPa 电源：(1.5±0.0015)mA DC |
